1、电动卷帘

1）电动卷帘介绍

电动卷帘由电机、控制器、铝管、下轨、安装座和面料等组成；采用管状电机作为驱动力；根据建筑物窗户高度不同，可采用不同管径的电机卷帘，管径有40/55/63/70mm等规格；配以各种类型面料以达到不同的遮阳效果；控制方式：无线遥控。电动卷帘宽度超过3米需加中座，一个电机可做成一托二或一托三结构，可卷起多块面料。

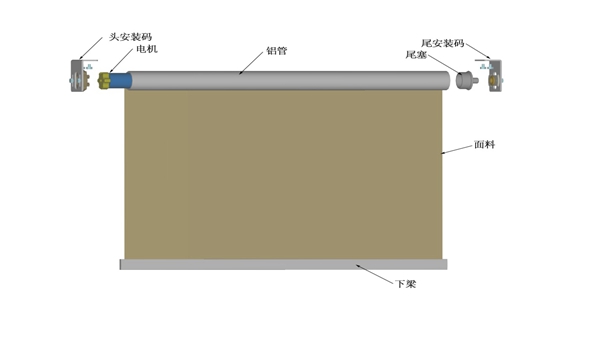

2）电动卷帘结构示意图

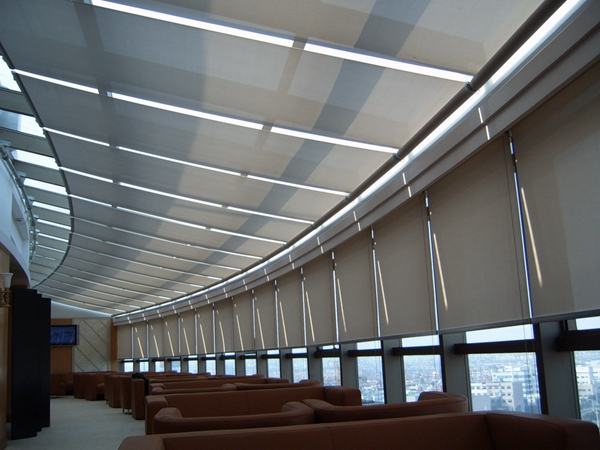

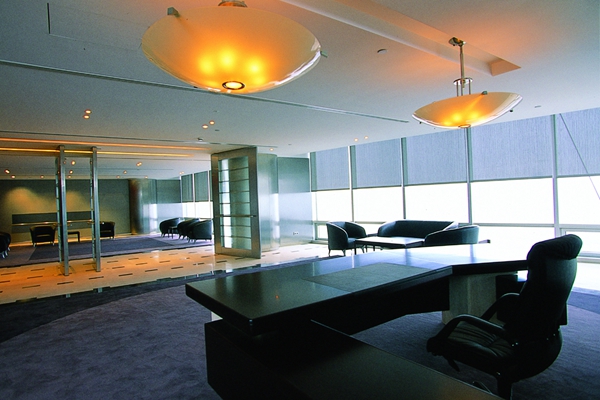

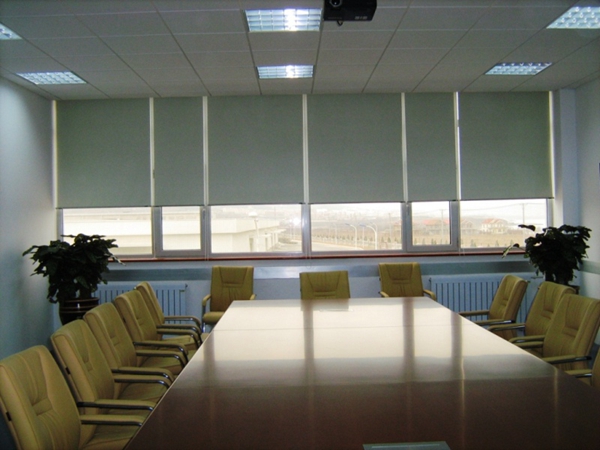

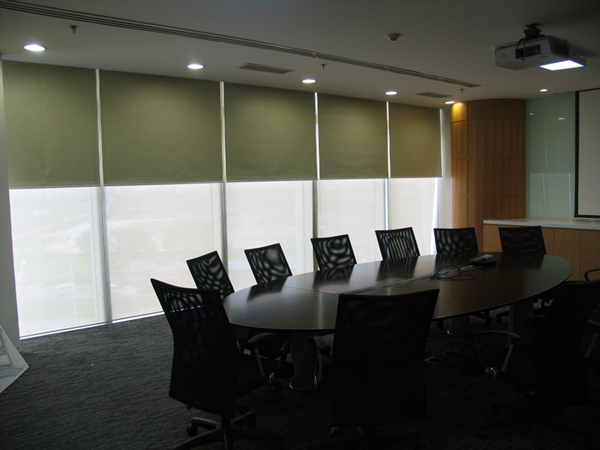

3）电卷帘实景效果图

2、电动开合帘

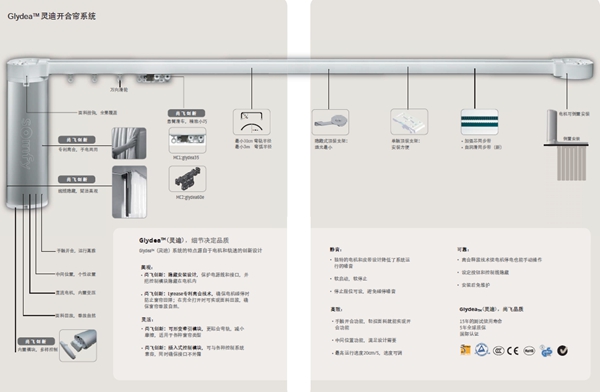

1）法国Somfy 电动开合轨

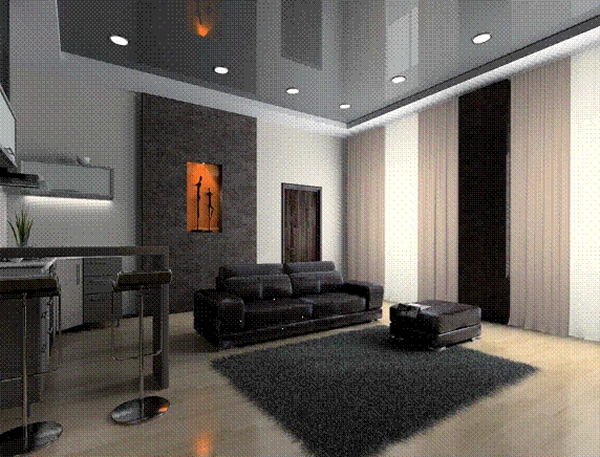

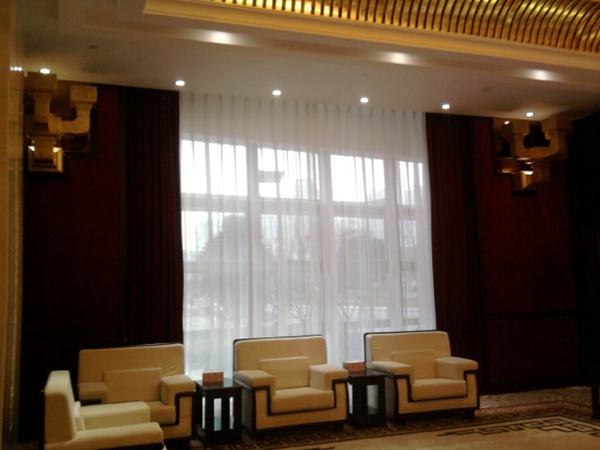

2）电动开合帘实景图

3、天棚帘系统

1）佳力斯折叠式天幕帘

1.1 佳力斯折叠式天幕帘工作原理

由马达、传动机构、连接杆、轨道、面料和控制系统组成，收拢时呈折叠状，履带传动，因对面料的拉力无技术要求，故可使用大部分卷帘面料，而且便于安装。最大特点是结构简单、运行平稳、成本低，特别适用于平面、斜面和弧形的框式玻璃结构顶。

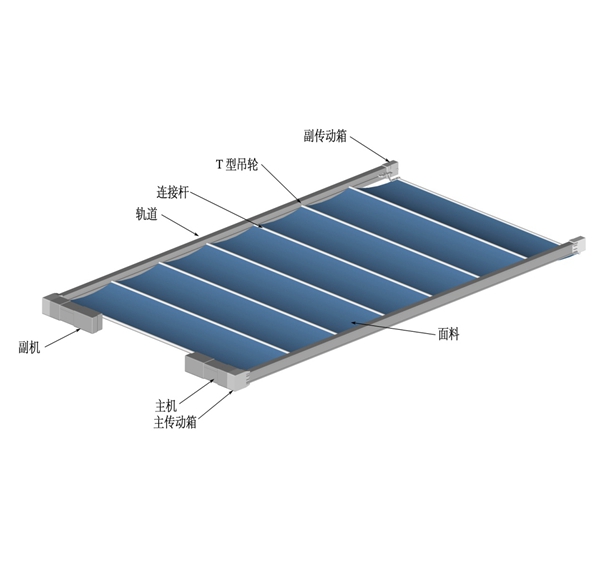

1.2 佳力斯折叠式天幕帘结构示意图

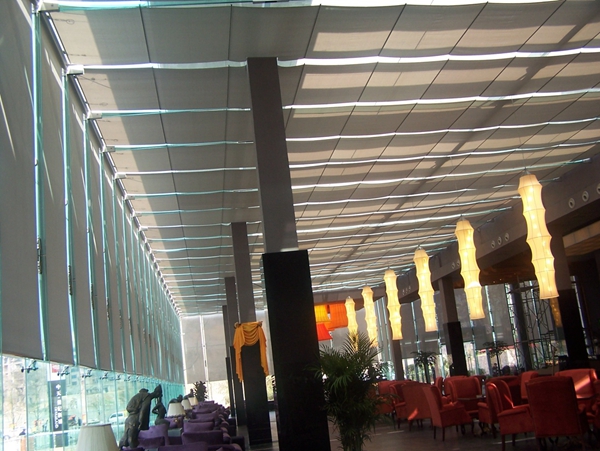

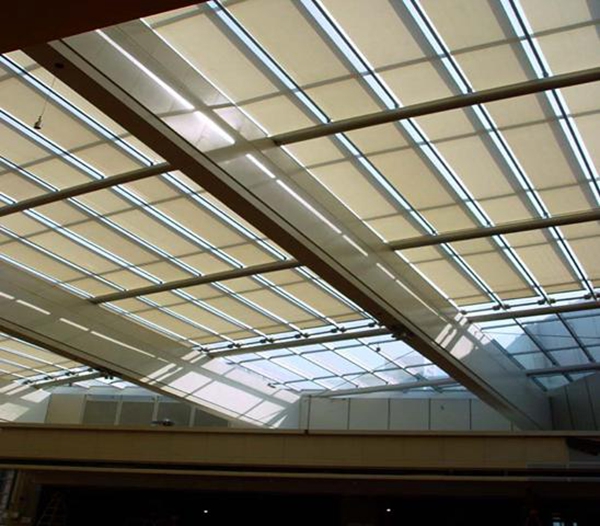

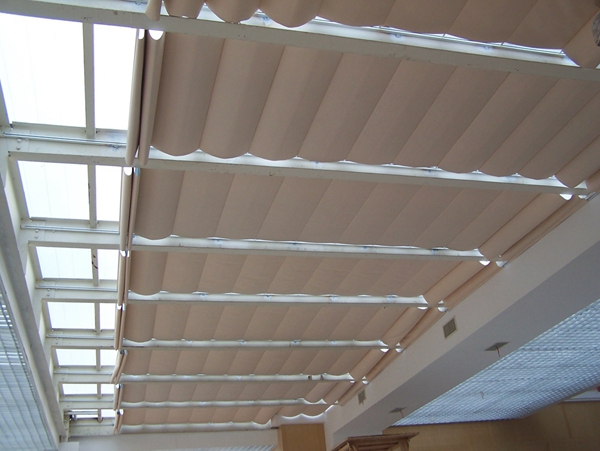

1.3 佳力斯天幕帘实景图

2) FCS折叠式天幕帘

2.1 产品原理

该天幕帘系统由传动机构、面料和控制器三个部分组成，利用管状电机的转动带动卷管上的卷绳器旋转从而使一根钢丝绳进行收放。传动部分的另一端为固定的弹簧滑轮，传动钢丝绳通过滑轮进行换向，使一根钢丝绳的两端能同时固定在卷绳器上，并且钢丝绳始终保持绷紧状态。
　　面料部分的上方固定并绷紧有二条或多条钢绳（天棚帘跨度过大时改用导轨）。面料从顶端开始安装横向连接杆，间距等分（通常为0.4m-1m左右）。连接杆上安装有滑轮，滑轮在固定钢丝上滚动。面料牵引杆与传动钢丝绳联接，在卷管（电机）带动下面料沿着固定钢丝绳展开、收拢，收拢时呈折叠状，由于该机构张力较小，可选用普通卷帘面料；该产品最大特点是结构简单、运行平稳、成本低，特别适用于平面、斜面和弧形的框式玻璃结构顶。适用于工程和民用，现已广泛运用于别墅玻璃顶和阳光房的遮阳。

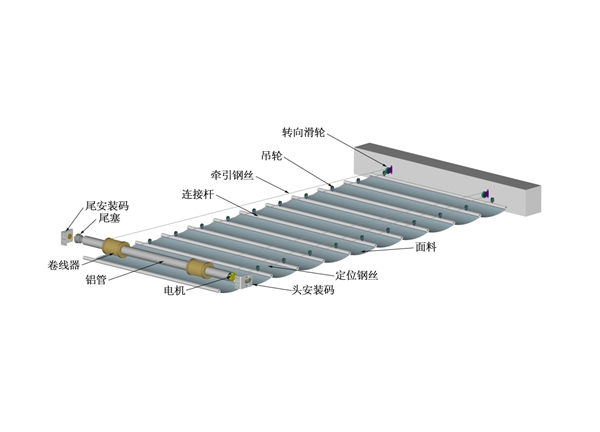

2.2 FCS折叠式天幕帘示意图

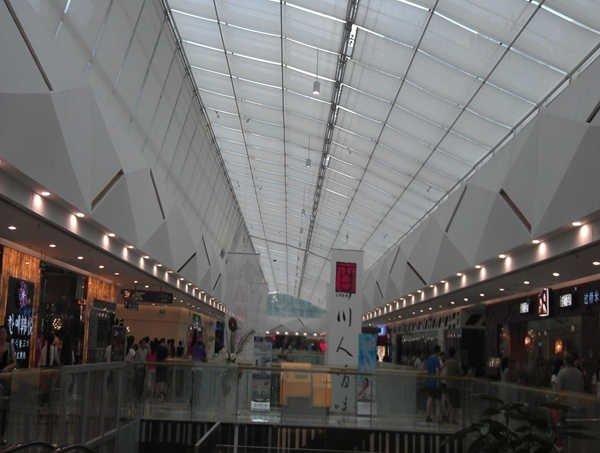

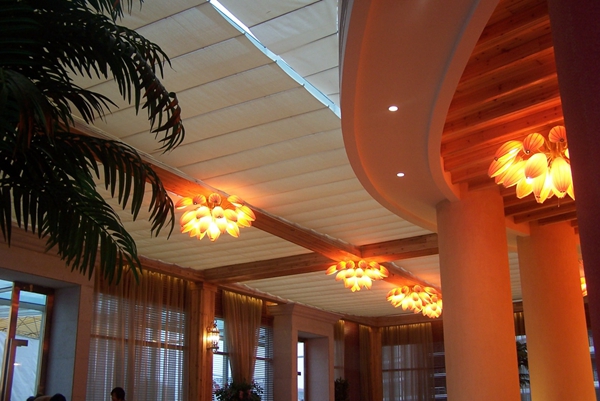

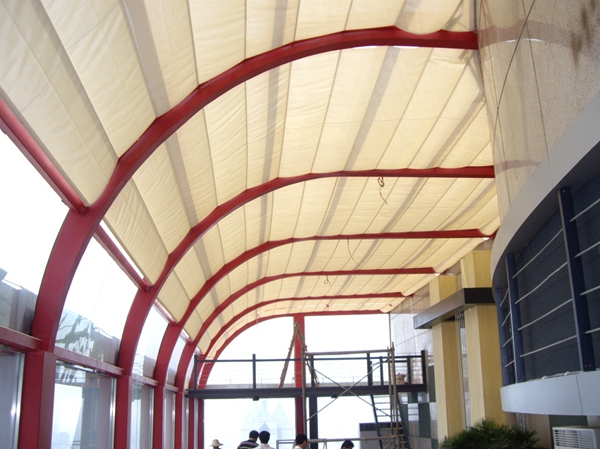

2.3 FCS折叠式天幕帘实景图

3) FSS卷轴式天幕帘

1.1 FSS卷轴式天幕帘工作原理

FSS天棚帘系统主要有管状电机系统组成。一端为驱动轴，内装管状电机；另一端为从动轴，内装弹簧机构，电机正转带动面料前行，另一端的弹簧逐渐收紧，将面料张挺，电机反转弹簧逐渐放松,遮阳面料卷回。

弹簧卷管里预紧的弹簧卷面料。面料的另外一端有牵引杆。马达卷管上安装有左旋和右旋成对的2个卷绳器。卷绳器上固定牵引钢丝，而钢丝通过卷拉固定在面料牵引杆上的牵引滑轮。马达转动拉动牵引钢丝，克服弹簧卷管内弹簧的扭力，将面料拉出。马达反转，钢丝松动，弹簧卷管在弹簧扭力的作用下，将部分面料卷回到弹簧卷管上，绷紧面料。这样，在马达卷管和弹簧卷管的共同作用下，完成面料的收放动作，起到遮阳调光的功能。

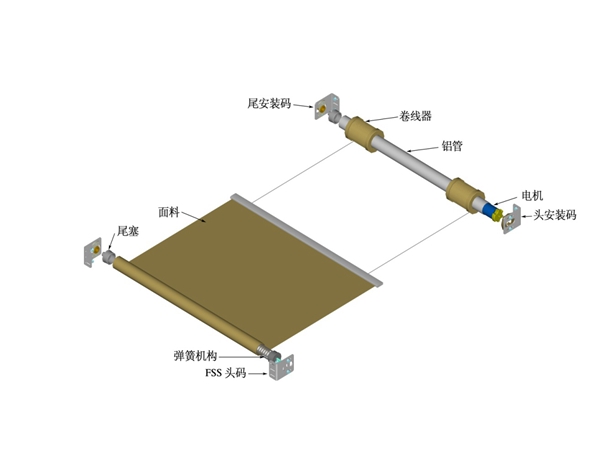

1.2  FSS结构示意图

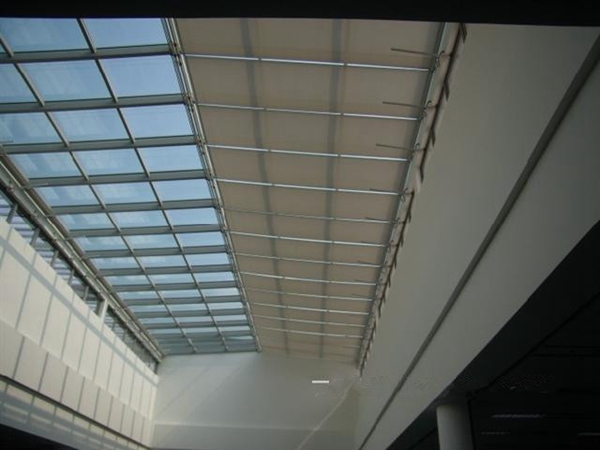

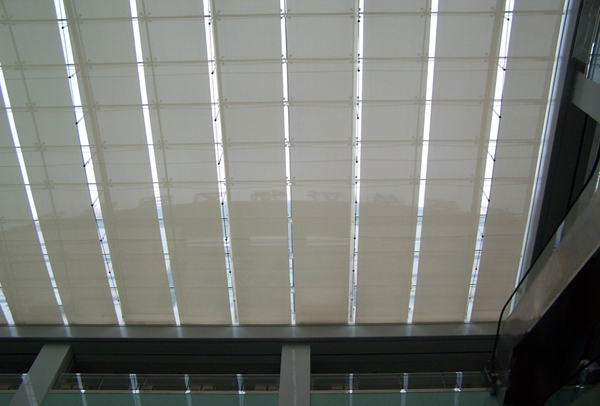

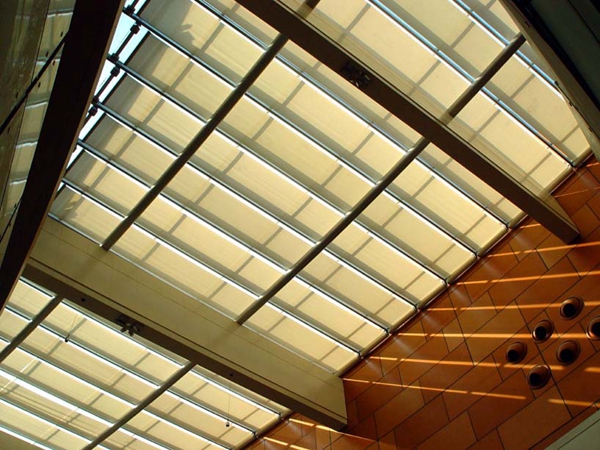

1.3  FSS卷轴式天幕帘实景图

4) FTS卷轴式天幕帘

4.1 FTS卷轴式天幕帘产品原理

　“FTS”为面料张力系统的简称。其工作原理为主电机单独带一个抱闸线圈，可进行单独控制，实现系统运行。“辅助” 电机在系统运行过程中起刹车作用，电子控制盒输出一个可调电压控制运行过程中面料所受的张力大小，该电压范围40V~130VAC，可由可调电位计CO2控制（CO2设置值应不低于5）。最终张力 由控制盒来实现，它使主电机停转并抱住，同时又让辅助电机反转一下来获得最终张力，使系统面料绷紧。

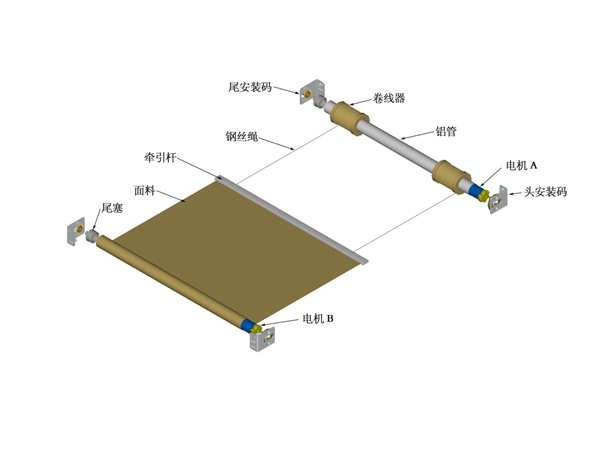

4.2  FTS结构示意图

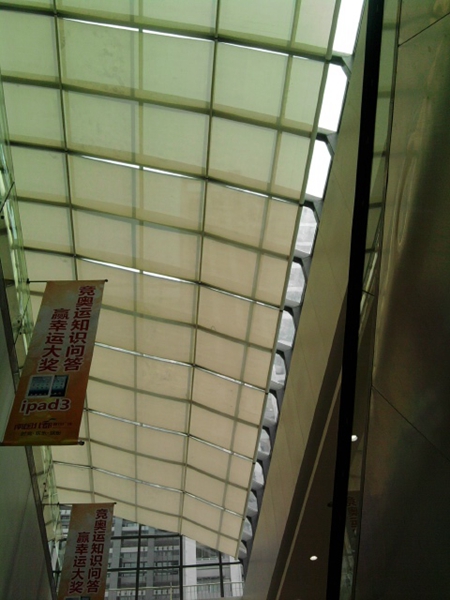

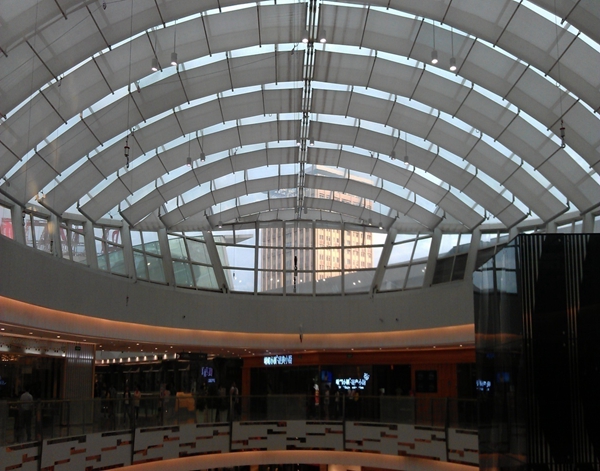

4.3 FTS卷轴式天幕帘实景图

4、电动百叶帘

1）产品定义

　“铝合金百叶窗”是使用很广泛的一种窗帘，做成百叶的形状，铝合金百叶窗主要是由不易生锈的铝合金构成。具有轻巧，耐久等优点。

2）产品规格

　  叶片尺寸有10×50、8×101、13×104、13×125mm（厚度×宽度）四种规格，均为双层中空材质，可有效保持室内温度，降低噪音。

　　要求：铝合金百叶窗室外安装建议单幅尺寸宽度不宜大于1.2m，高度不宜大于1.6m

3）工作方式

使用手动旋钮或推杆电机带动内部连接杆移动实现铝合金百叶窗叶片的翻转功能，叶片具有0～105度的翻转角度，可随意调节，当叶片角度为90度时，可获得最大的通风效果，当叶片角度为15～25度时，可有效防止室外的窥视，当叶片完全闭合，可阻挡暴雨的侵袭。如选用电动系统可与消防控制中心联动，作为自动排烟散热闸口。

4）产品结构示意图

   电动百叶窗结构示意图
